Électricité, plomberie
Un circuit électrique suppose que vous sachiez le nombre d’appareils emportés, leurs puissance en Watt.
Le plus souvent :
- De l’éclairage
-De quoi recharger vos téléphones, ordi et autres baladeuses lumineuses.
-Un frigo, si possible a compression.
-Pompe a eau.
-Chauffage.
-Ventilation.
-Chauffe eau.
-Cafetière.
En fait, appareils que vous utilisez régulièrement a la maison.
Et j’en oublis certainement.

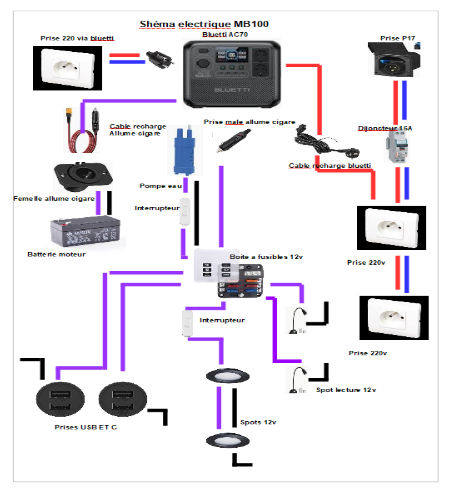

Mon tableau
Pour ma part, j’ai choisis une installation très simple:
-Alimentation 220v via une prise P17 utilisée aux arrêts dans les campings ou du moins si je peux me brancher sur du 220v chez l’habitant.
Avec une protection disjoncteur 16 ampères sur le tableau.
-1 prise sur le tableau pour recharger la batterie nomade en 220v via la P17.
-1 prise allume cigare sur le tableau alimentée par la batterie moteur, le but est de brancher la batterie nomade pour une recharge en roulant.
-1 Porte fusible 12 volts, alimenté via prise allume cigare de ma batterie nomade, 120 watt.
L’ intérêt de ce montage ?
-Ne pas surcharger la batterie nomade de prise USB et autres câbles a débrancher constamment, simplifier.
-Avoir une installation fixe en cellule et encastrée.
-Un petit tableau de recharge USB encastré en cellule alimenté par le porte fusible 12v
-Tout mon éclairage sur le porte fusible 12v .
-1 prise 220 sur plan de travail cuisine via P17.
-1 prise 220 sur plan de travail cuisine via batterie.
-Enlever facilement la batterie bluetti en cas de non utilisation.
-Le porte fusible alimenté par la prise allume cigare de la Bluetti 120watts, une protection supplémentaire aux protection de celle-ci.
Consommation et autonomie.
Mes appareils consommation journalière.
-1 portable 25 watts jour
-Une tablette 20 watt jour
-Pompe a eau 15 watts jour
-Éclairage 20 watts
-Prise 220v 150 watts jour
-Glacière 240 watts jour environs.
Soit 25+20+15+150+240 440 watts jour.
Batterie Bluetti AC70 768 Watts.
Je peux donc espérer 2 jours d’autonomie en van.
A savoir, je recharge en roulant ma batterie, j’ai prévu une installation solaire a terme sur mon installation.

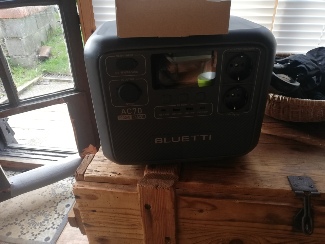

Batterie Nomade
Mon choix: Bluetti AC70,
2 prise 220 v, Branchement appareil jusqu’a 1000 watts 2000 watts en crête.
2 USB C 100 watts
1 prise allume cigare 120 watts.
Capacité 760 W/H 65 A/H
Avantages pour moi :
-Nomade, nul besoin de laisser cette station dans le véhicule si non utilisé.
- Installation simplifié.
-Appli téléphone, visualisation claire de l’état de charge, consommation.
-Technologie LiFePO4 relativement sécure.
-Entrée solaire 500 w.
-Recharge sur secteur en 1 heure.
Inconvénients :
-Si panne , difficile de ne changer qu’un élément.
A savoir , Garantie 5 ans.

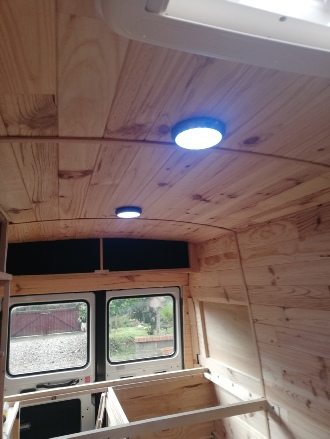

Éclairage LED plafond.
L’ eau
Je recherche le minimalisme et la simplicité.
Mon choix ?
1 bidon 20 litres eau propre.
1 bidon 20 litres eau grise.
1 bidon 20 litres pour la douche extérieure.
Mon évier fait 30 cms de diamètre et 15 cms de profondeur.
1 ou 2 bidons 20 litres en réserve dans la soute.
Le système ? Simple !
Un tuyau d’évacuation vers le bidon eau usée
Une pompe 12 v immergée dans un bidon alimenté sur la batterie nomade, un robinet qui fait office d’interrupteur pour déclencher la pompe, difficile de faire plus simple.
Avec le ou les bidons supplémentaires dans la soute, je peux avoir 60 litres d’eau, plus que nécessaire pour cruiser quelques jours !
Un bidon de vide ? Il suffit de remplacer avec un bidon plein dans la soute ce qui laisse le temps de remplir les vides a l’ arrêt d’un spot adapté.
Je me suis laissé la possibilité d’améliorer ma réserve avec un emplacement sous le lit bas, a voir a l’usage….
Maintenant il faut penser poids, celui-ci est susceptible de modifier la conduite en sécurité et augmente la consommation du véhicule.
09/02/2025
La batterie nomade en place dans la soute.
Remarque :
2 prises de branchés seulement.
Allume cigare pour alimenter la boite a fusible 12 v.
1 prise sortie 220 v pour alimenter
La prise 220 v sur le plan de travail cuisine.

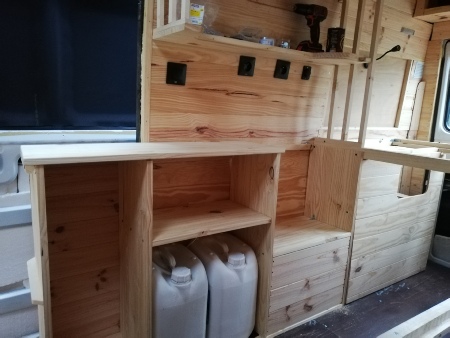

Au dessus du plan de travail cuisine :
1 Prise 220 v via batterie Bluetti.
1 Prise 220 v via prise exterieure P17
1 bloc prises USB C et USB A
1 interrupteur éclairage plafond.

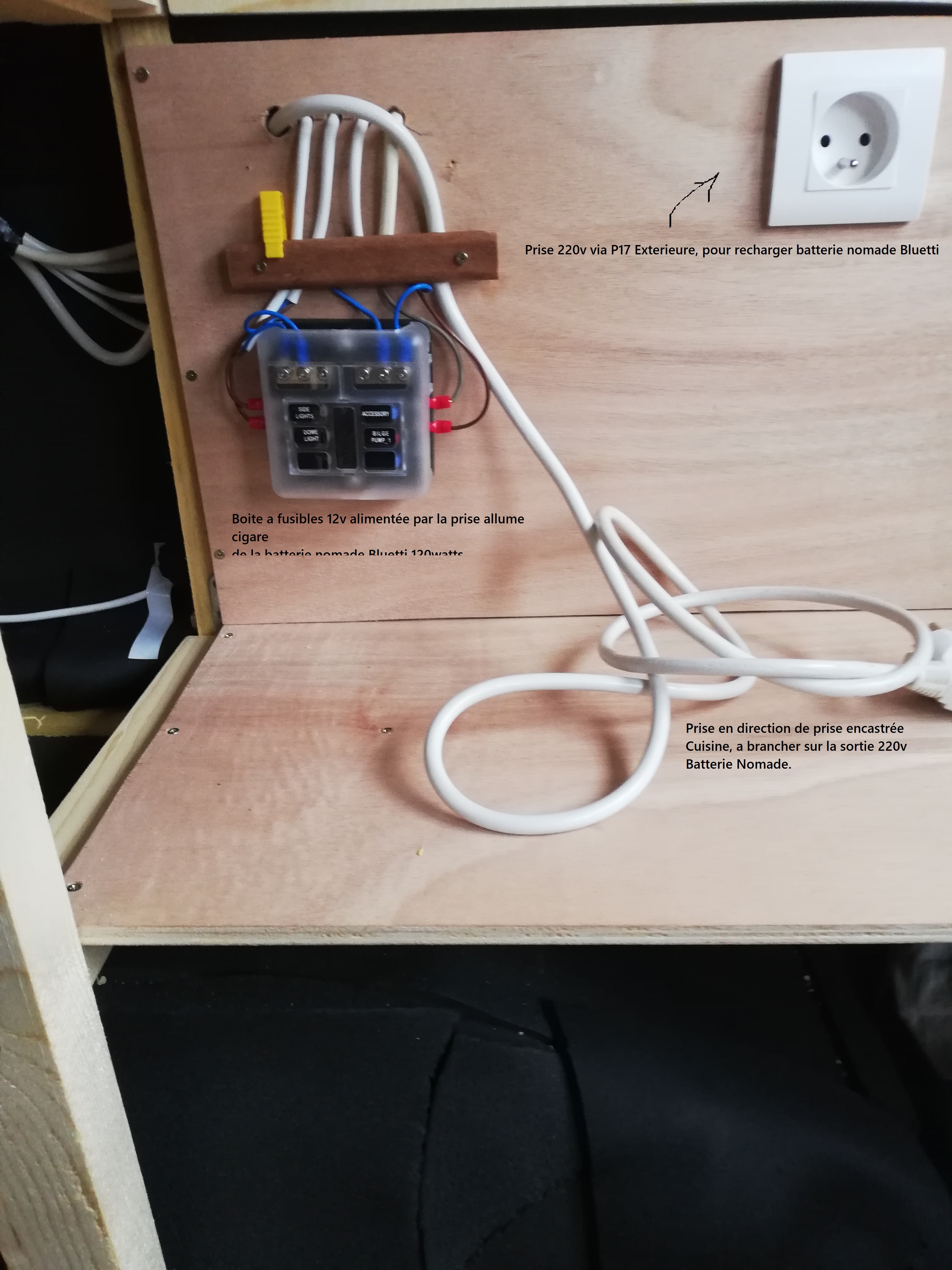

Tableau avec porte fusible et prise male a brancher sur le 220v batterie nomade

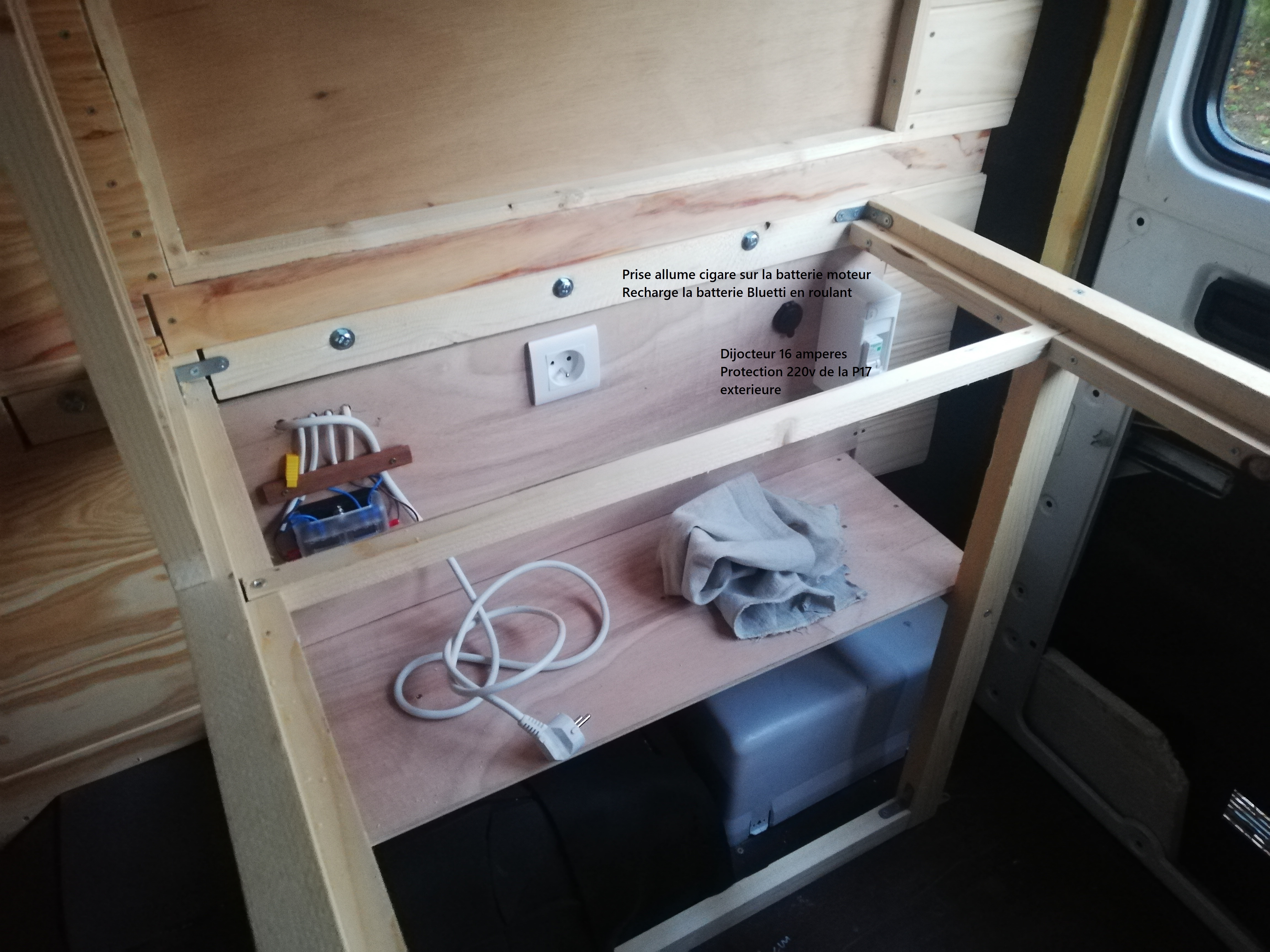

Vue d’ensemble tableau:
Porte fusible.
Prise mâle alimentation prise cuisine.
Disjoncteur différentiel 220v 16 A
Prise allume cigare pour recharger en roulant batterie nomade.
Batterie nomade
Bluetti AC70
Cablage 1.5 pour 12 volts
En 2.5 pour 220 volt.
12v surdimensionné en vue de la distance des appareils a alimenter

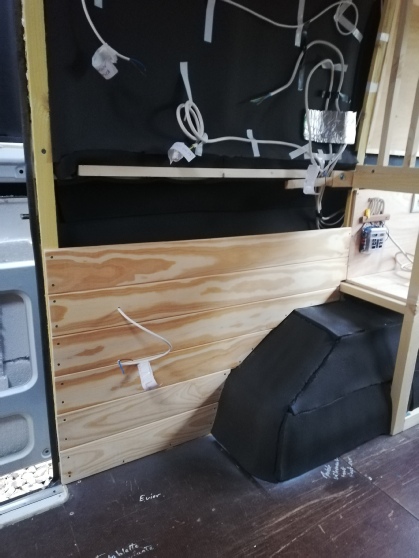

Note : Ne pas oublier de passer un fil pour votre caméra de recul, si absente de votre camion, une fois l’habillage fait compliqué de passer ce fil ! C’est du vécu !
Les prises et éclairage tête de lit après habillage
